Hoe EC naar achteren kantelende centrifugaalventilatoren het energieverbruik en het geluid verminderen?

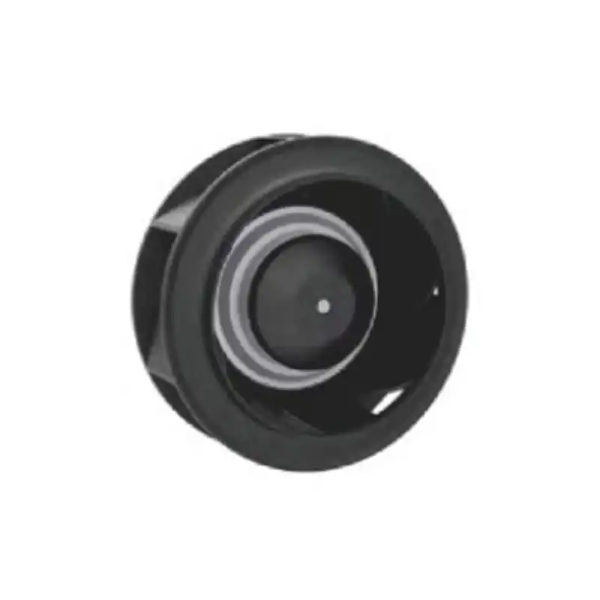

In moderne ventilatie- en luchtbehandelingssystemen is de vraag naar hogere efficiëntie en lagere akoestische impact nog nooit zo groot geweest. Tot de effectieve, maar vaak onbegrepen oplossingen behoren: EC achterwaarts kantelende centrifugaalventilatoren . Deze ventilatoren combineren elektronisch gecommuteerde (EC) motortechnologie met achterwaarts gebogen of achterwaarts hellende waaierontwerpen, waardoor een prestatieprofiel wordt geleverd dat zowel de elektrische trek als het operationele geluidsniveau aanzienlijk vermindert. Door de precieze mechanismen achter deze voordelen te begrijpen, kunnen ingenieurs, facility managers en systeemontwerpers weloverwogen keuzes maken voor duurzame en comfortabele omgevingen.

De kerntechnologie achter de besparingen

Om te begrijpen hoe achterwaarts kantelende EC-centrifugaalventilatoren het energieverbruik verlagen, moeten de twee primaire componenten worden gescheiden: het motortype en de bladgeometrie.

De EC-motor is in wezen een borstelloze gelijkstroommotor met geïntegreerde intelligente besturingselektronica. In tegenstelling tot traditionele AC-inductiemotoren die op vaste snelheden draaien op basis van de lijnfrequentie (50/60 Hz), zetten EC-motoren binnenkomende wisselstroom om in gelijkstroom en gebruiken ze vervolgens pulsbreedtemodulatie om een ​​roterend magnetisch veld te genereren. Dit maakt nauwkeurige snelheidsregeling mogelijk zonder de verliezen die inherent zijn aan externe frequentieregelaars (VFD's). Wat nog belangrijker is, is dat EC-motoren een hoog rendement behouden over een breed werkingsbereik - vaak meer dan 85%, zelfs bij gedeeltelijke belasting, terwijl een AC-inductiemotor bij gaspedaal kan dalen tot 50-60% rendement.

Het achterwaarts kantelende waaierontwerp vormt een aanvulling op de intelligentie van de motor. Terwijl de waaier roteert, komt lucht axiaal binnen en wordt radiaal afgevoerd. De naar achteren gebogen bladen duwen de lucht naar buiten met behulp van middelpuntvliedende kracht, maar met een bladhoek die afwijkt van de draairichting. Deze geometrie levert verschillende aerodynamische voordelen op:

De afwezigheid van een overbelastingsgebied betekent dat de motor minder stroom trekt, zelfs als het systeem de luchtstroom beperkt, in tegenstelling tot voorwaarts gebogen ventilatoren die bij gesloten dempers overmatig veel vermogen kunnen trekken. Deze inherente eigenschap vermindert direct de verspilde elektriciteit.

Energiereductiemechanismen in de praktijk

Energiebesparingen door achterwaarts kantelende centrifugaalventilatoren van de EC komen voort uit drie verschillende trajecten: motorefficiëntie, schaling van de affiniteitswet en eliminatie van externe controleverliezen.

1. Motor- en aandrijfefficiëntie.
Een standaard AC-inductiemotor met een VFD ondervindt harmonische verliezen en werkt doorgaans met een rendement van 75-82% bij een snelheid van 50%. Een EC-motor, met zijn geïntegreerde commutatie, bereikt een efficiëntie van 88-92% over hetzelfde bereik. Het verschil is niet triviaal: voor een ventilator die jaarlijks 8.000 uur op deellast draait, kan de EC-variant het motorgerelateerde energieverbruik met 15-20% verminderen, voordat rekening wordt gehouden met de ventilatorcurve zelf.

2. Compatibiliteit van het affiniteitsrecht.
De affiniteitswetten stellen dat het ventilatorvermogen varieert met de kubus van snelheid. Door de snelheid met 20% te verlagen, wordt het energieverbruik met bijna 50% verlaagd. Omdat achterwaarts kantelende EC-centrifugaalventilatoren een naadloze snelheidsregeling mogelijk maken zonder externe VFD's, kunnen operators de luchtstroom precies afstemmen op de vraag. Dit elimineert verspillende praktijken zoals op volle snelheid draaien en overtollige lucht afvoeren met dempers of bypass-kleppen. Elke snelheidsreductie van 10% levert grofweg 27% minder vermogen op: een directe, herhaalbare besparing.

3. Vermindering van systeemeffecten.
Achterwaarts kantelende bladen produceren een uniformer uitlaatsnelheidsprofiel, waardoor de turbulentie stroomafwaarts wordt verminderd. Lagere turbulentie betekent lagere statische drukverliezen in kanalen, filters en spoelen. Bijgevolg heeft de ventilator minder rotatie-energie nodig om de systeemweerstand te overwinnen. Uit veldmetingen blijkt consequent dat het vervangen van een conventionele voorwaarts gebogen ventilator door een achterwaarts kantelende EC-centrifugaalventilator met een vergelijkbaar vermogen het totale systeemvermogen met 30-45% kan verminderen, zelfs voordat de regeling wordt geoptimaliseerd.

Ruisonderdrukking: aerodynamische en elektrische oorsprong

Hoogfrequent gejank en laagfrequent gerommel zijn veel voorkomende klachten bij traditionele ventilatoren. EC-naar achteren kantelende centrifugaalventilatoren pakken het geluid aan bij de bron ervan, zowel aerodynamisch als elektromagnetisch.

Aërodynamische geluidsreductie.
Achterwaarts gebogen bladen genereren minder grenslaagscheiding en vortex-uitscheiding vergeleken met voorwaarts gebogen of radiale bladen. De lucht stroomt soepel langs het bladoppervlak en wordt afgevoerd met een lagere turbulentie-intensiteit. Hierdoor wordt breedbandruis direct verminderd, vooral in het bereik van 500–2000 Hz, wat hinderlijk is voor het menselijk gehoor. Omdat de ventilator voor dezelfde taak met lagere tipsnelheden werkt (als gevolg van een hogere drukcoëfficiënt), verschuift bovendien de dominante geluidsbron (de frequentie van het passeren van de schoepen) naar beneden in amplitude.

Eliminatie van mechanische en elektrische harmonischen.
Traditionele AC-motoren met VFD's produceren vaak hoorbaar magnetostrictiegeluid (een hoog gejank) en koppelrimpels bij schakelfrequenties. Het sinusoïdale commutatieschema van een EC-motor, gecombineerd met nauwkeurige stroomvorming, minimaliseert deze artefacten. Het resultaat is een soepelere koppeluitvoer en een vermindering van het elektromagnetische geluidsniveau met 5–8 dB(A) vergeleken met VFD-aangedreven AC-equivalenten onder identieke luchtstroomomstandigheden.

Operationeel geluid bij laag debiet.
Conventionele ventilatoren met een verminderd debiet kunnen in onstabiele gebieden terechtkomen, waardoor er golven of een roterende blokkering ontstaan. Deze verschijnselen creëren ritmisch, pulserend geluid dat via kanalen naar bezette ruimtes kan reizen. EC-achterwaarts kantelende centrifugaalventilatoren vermijden dit omdat de vlakke drukcurve en actieve snelheidsfeedback het bedrijfspunt buiten de pieklimieten houden. Zelfs bij 20-30% van de volledige stroom blijft het geluid voornamelijk aerodynamisch in plaats van impulsief, waardoor het minder opvallend is en gemakkelijker te dempen met passieve geluiddempers.

Indirecte voordelen die de waarde versterken

Een lager energieverbruik en minder geluid zijn niet de enige voordelen. Verschillende secundaire effecten versterken de argumenten voor achterwaarts kantelende centrifugaalventilatoren van de EC.

• Kleinere fysieke voetafdruk. Door de hogere aerodynamische efficiëntie kan een kleinere waaier hetzelfde luchtvolume verplaatsen, waardoor de afmetingen van de ventilatorbehuizing worden verkleind en compactere apparatuurindelingen mogelijk worden gemaakt.
• Lagere koelbelasting binnenshuis. De afvalwarmte van de motor wordt geminimaliseerd omdat de EC-motor veel minder thermisch verlies genereert dan een AC-motor onder deellast. In gesloten ruimtes zoals luchtbehandelingsunits of elektronische behuizingen vermindert dit de belasting van koelsystemen.
• Vereenvoudigde installatie en onderhoud. Zonder externe VFD's, schakelaars of afzonderlijke besturingsbedrading kan de ventilator sneller in bedrijf worden gesteld. Minder componenten betekent minder storingspunten en lagere servicekosten op de lange termijn.
• Naleving van strenge regelgeving. Veel rechtsgebieden hanteren nu ventilatorefficiëntieklassen (FEG) of energieprestatienormen (MEPS). Achterwaarts kantelende centrifugaalventilatoren van EC voldoen ruimschoots aan deze eisen, waardoor projectvertragingen en boetes bij retrofits worden vermeden.

Praktische integratie in HVAC en industriële systemen

Voor het adopteren van deze ventilatortechnologie is het niet nodig om hele luchtsystemen opnieuw te ontwerpen. EC achterwaarts kantelende centrifugaalventilatoren zijn verkrijgbaar in standaard behuizingsconfiguraties (SWSI, DWDI) en kunnen achteraf worden ingebouwd in bestaande units waarbij de motor- en wielafmetingen overeenkomen. Voor nieuwbouw kunnen systeemontwerpers de verwarmings- en koelspiralen kleiner maken omdat de ventilator een consistentere luchtstroom levert tegen variabele weerstand in – een direct gevolg van de vlakke drukkarakteristiek.

Controle-integratie is eenvoudig. De meeste EC-ventilatoren accepteren 0–10 V-, PWM- of zelfs directe Modbus RTU-signalen. Hierdoor kunnen gebouwbeheersystemen de ventilatorsnelheid moduleren op basis van CO₂-sensoren, kamertemperatuur of statische kanaaldruk zonder extra interfacehardware. De ingebouwde diagnostiek biedt ook realtime feedback over het energieverbruik, de snelheid en de bedrijfsuren, waardoor voorspellende onderhoudsstrategieën mogelijk zijn.

Veelvoorkomende misvattingen aanpakken

Sommige sceptici beweren dat de initiële kosten van achterwaarts kantelende EC-centrifugaalventilatoren hoger zijn dan die van eenvoudige AC-alternatieven. Hoewel dit waar is op componentniveau, vertellen de totale eigendomskosten een ander verhaal. Alleen al door energiebesparingen wordt de premie doorgaans binnen 8 tot 18 maanden terugverdiend voor toepassingen met continu gebruik. Geluidsklachten, die vaak resulteren in dure aanpassingen ter plaatse, zoals akoestische omkastingen of geluiddempers, worden aanzienlijk verminderd of zelfs helemaal geëlimineerd. Bovendien kunnen de totale systeemkosten zonder VFD's en de bijbehorende harmonische filters neutraal of zelfs lager zijn.

Een andere misvatting is dat achterwaarts kantelende ventilatoren niet geschikt zijn voor vuile luchtstromen. Het zelfreinigende karakter van achterwaarts gebogen bladen (waarbij de centrifugaalkracht deeltjes naar buiten gooit in plaats van opeenhoping op het bladoppervlak toe te laten) maakt ze robuuster in lichte stoftoepassingen dan voorwaarts gebogen ontwerpen. Voor zware deeltjes zijn speciale coatings of materialen beschikbaar zonder dat dit ten koste gaat van de efficiëntie van de EC-motor.

Conclusie

Het tegelijkertijd verminderen van het energieverbruik en het geluid is een aanzienlijke uitdaging bij elektromechanische apparatuur, maar achterwaarts kantelende centrifugaalventilatoren van de EC bereiken dit door een op fysica gebaseerd ontwerp in plaats van compromissen. De EC-motor elimineert de verliezen van externe VFD's en handhaaft een hoge efficiëntie bij gedeeltelijke snelheden, terwijl de naar achteren kantelende waaier overbelasting voorkomt, de luchtstroom stabiliseert en het door turbulentie gegenereerde geluid vermindert. Samen zorgen ze ervoor dat de luchtstroom nauwkeurig kan worden afgestemd op de realtime vraag, waardoor het stroomverbruik met 30% of meer wordt verminderd en de geluidsdrukniveaus met enkele decibel worden verlaagd zonder dure akoestische behandelingen.

Voor eigenaren van faciliteiten die op zoek zijn naar lagere energierekeningen en minder ingrijpende apparatuur, voor ingenieurs die belast zijn met het voldoen aan prestatienormen, en voor bewoners die eenvoudigweg rustige, comfortabele ruimtes willen, vertegenwoordigen deze ventilatoren een praktische, bewezen evolutie in luchtverplaatsingstechnologie. De vraag is niet langer óf ze moeten worden overgenomen, maar hoe snel bestaande systemen kunnen worden geüpgraded om de voordelen te realiseren.
